实验环境搭建

一、Lvs负载均衡

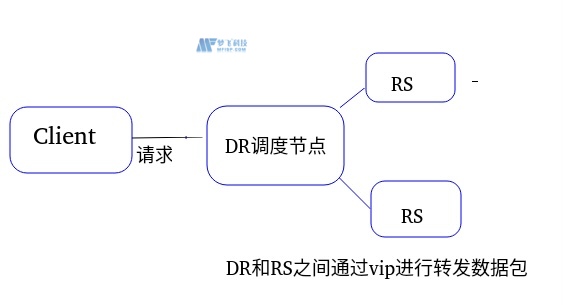

原理解释
客户访问时首先访问DNS然后有CDN即行网络的分发，
请求进入内网后访问调度器，交由调度器即行访问压力的均摊，然而客户访问的为vip
所以的数据必须依赖于vip进行在vlan中进行发送但是其中vip

1.DR模式做法

1.DR节点server1

yum isntall ipvsdam -y                                        #进行调度策略的编写
ip addr add 172.25.254.100/24 dev eth0                        #添加vip到网卡上
ip addr add 172.25.254.100/24 dev eth0                        #此命令用在删除错误vip
ipvsadm -A -t 172.25.254.100:80 -s rr                        #设置为轮询调度的方式当有人访问172.25.254.100的80端口时
ipvsmda -a -t 172.25.254.100:80 -r 172.25.254.92 -g            #添加172.25.254.90为RS
ipvsmda -a -t 172.25.254.100:80 -r 172.25.254.93 -g         #添加两台访问时可以看出效果

2.RS后端server2

ip addr add 172.25.254.100/32 dev eth0
yum install httpd -y
echo RS1 server1 > /var/www/html/index.html
systemctl enable --now httpd
arptables -A INPUT -j DROP -d 172.25.254.100                #将172.25.254.100这个IP的INPUT链状态设置为DROP因为DR模式就是谁县响应则连接谁
arptables -A OUTPUT -j mangle --mangle-ip-s 172.25.254.92    #arp本身时广播所以需将输出转到172.25.254.92这个真实的IP上进行数据发送
arptables-save > /etc/sysconfig/arptables                    #永久保存策略使得服务重启后进行策略重写

3.RS后端server3

ip addr add 172.25.254.100/32 dev eth0
yum install httpd -y
echo RS1 server1 > /var/www/html/index.html
systemctl enable --now httpd
arptables -A INPUT -j DROP -d 172.25.254.100
arptables -A OUTPUT -j mangle --mangle-ip-s 172.25.254.93
arptables-save > /etc/sysconfig/arptables

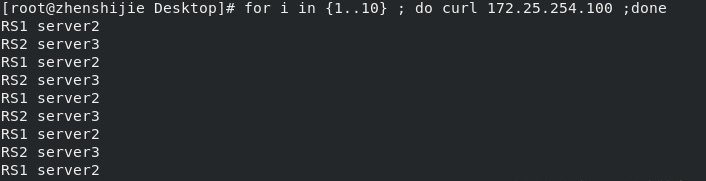

测试
