数据中心布线解决方案：DAC电缆与AOC电缆

DAC Cables和AOC Cables因其低延迟、低功耗和低成本而广泛应用于数据中心的高性能计算网络布线系统。DAC 电缆和 AOC 电缆具有多种配置以满足网络要求。每个都提供 10G SFP+、25G SFP28、40G QSFP+ 和 100G QSFP28 数据速率，并提供从 40G 到 4x10G 或 100G 到 4x25G 变体的额外选项。

DAC/AOC 基础知识和类型

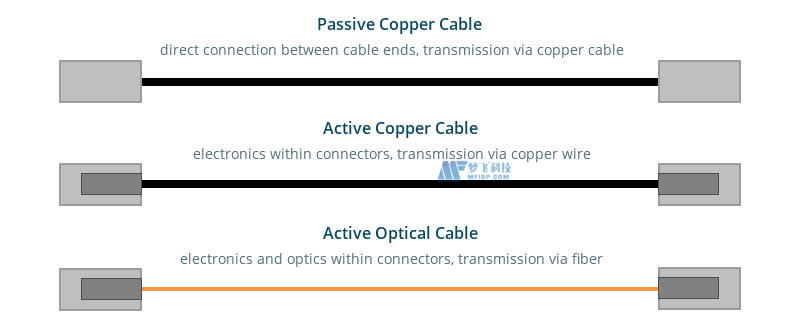

直接连接电缆(DAC) 由两端带有 SFP+/SFP28/QSFP+/QSFP56/QSFP28 连接器的双芯铜缆组成，可直接为有源设备提供电气连接。DAC 电缆可分为两类：无源 DAC 和有源 DAC。无源和有源 DAC 电缆都可以直接通过铜电缆传输电信号。前者可以在没有信号调节的情况下传送，而后者在收发器内部有电子元件来增强信号。通常来说，DAC线缆用于连接机架内的交换机、服务器和存储。对于 DAC 电缆，请阅读使用高速直连电缆进行数据中心互连。

有源光缆（AOC）由两端端接SFP连接器的多模光纤组成，需要外部电源完成电信号和光信号的转换，从电信号到光信号，再转换成电信号信号终于。一般来说，AOC线缆主要用于连接数据中心内部不同机架之间的交换机、服务器和存储。

DAC/AOC 线缆比较

DAC线缆用于连接机架内的交换机、服务器和存储，而AOC线缆主要用于连接数据中心内不同机架之间的交换机、服务器和存储。除此之外，DAC AOC 线缆在以下方面也各不相同。

能量消耗

一般情况下，AOC线材的功耗要比DAC线材高1-2w。而DAC有源线缆的功耗小于1w，而无源线缆由于直连铜线缆的热设计，在低于0.15w的值下几乎没有功耗。因此，采用 DAC 选项时，功耗方面的运营费用将会降低。

传输距离

采用光纤技术，AOC线缆可以传输更长的距离——100米，而DAC线缆链路长度限制为10米（无源DAC：7米；有源DAC：10米）。综上所述，DAC布线方案适用于近距离传输，而AOC方案则适用于远距离组网。

注意：最大。可以通过 DAC 电缆传输的信号的距离根据数据速率而变化。链路长度会随着数据速率的增加而减少，例如，100G DAC 电缆最多只能传输 5 米。

成本

大致来说，DAC的内部结构比较简单，元器件较少，而且铜线比光缆便宜很多。在大型数据中心实施时，与 AOC 选项相比，将节省大量 DAC 电缆的资金。DAC 确实为短程应用提供了比 AOC 更经济的解决方案，但对于远程应用，明智的做法是通过比较这两个选项来列出总成本。

电磁干扰抗扰度

电磁干扰 (EMI) 是指由外部源产生的会影响电路的干扰。如前所述，有源光缆包含光纤——一种不能传导电流的电介质。因此，AOC线缆不受电磁干扰，可以在大多数情况下使用。然而，由于铜缆发送电信号的特性，直接连接的铜缆容易受到 EMI 的影响。因此，环境对于避免不良响应、退化或整个系统故障非常重要。

DAC/AOC工作场景

受上述因素的影响，DAC和AOC线缆通常应用于不同的工作场景。

DAC线典型应用

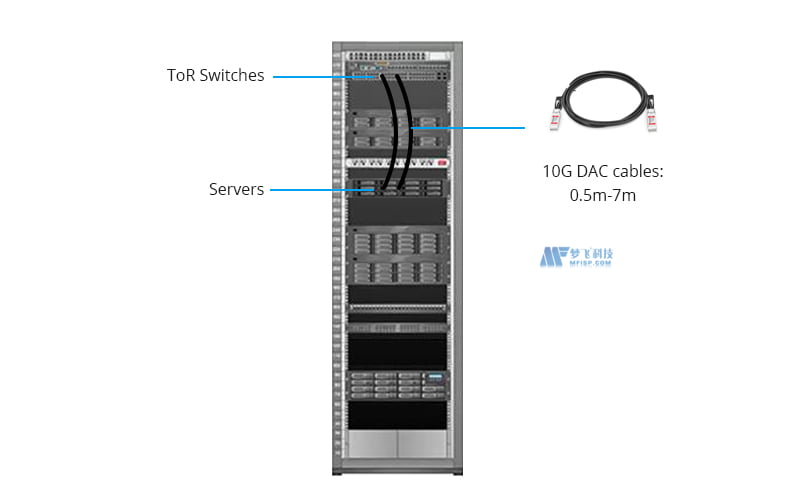

10G SFP+ DAC 的主要用途是将交换机/服务器连接到机架内或机架附近的交换机。换句话说，这些 10G 直接连接电缆可用作 10G ToR 交换机和服务器之间的 ToR（架顶式）互连或 10GbE 交换机堆叠的替代方案。由于 10G SFP+DAC 通常支持 7 m 的链路长度，具有低功耗、低延迟和低成本，因此该选项是这种短距离服务器到交换机连接的理想选择。

10G SFP+ AOC线缆典型应用

没有严格的链路长度限制，10G SFP+ AOC 通常用于数据中心的多个位置，如 ToR、EoR（行尾）和 MoR（行中间）。与 DAC 一样，所有服务器都连接到架顶式以太网交换机，每个服务器都有一个或两个以太网连接到交换机，这些可以使用 AOC 电缆进行修补。

更重要的是，10G AOC在数据中心的利用也可以在Spine、Leaf或Core交换区域等几个主要组网区域实现。互连通常通过采用这些 10G SFP+ AOC 来实现，它们的理论最大距离为 100 m。
