10G以太网布线解决方案

业务数据吞吐量的急剧增长导致对高性能互连、存储设备和服务器的需求和使用增加。其结果是更高速以太网解决方案的扩展，特别是 10 Gigabit 以太网。本文详细解释了什么是10G以太网，并介绍了10GbE布线方案和几个应用案例，供大家参考。

10G 以太网概述

10 Gigabit Ethernet（或 10GbE）是一种电信技术，可提供高达每秒 100 亿位的数据速度。它首先由 IEEE 802.3ae-2002 标准定义。10GbE 仅在全双工模式下工作，可以在同一信号载波上同时双向传输数据。

10GbE技术适用于各种网络结构。既可以降低网络的复杂度，又可以满足骨干网大容量传输的需要，解决网络传输的“瓶颈”问题。在谈到 10GbE 网络的布线解决方案时，会考虑铜缆和光纤两大类。以下内容介绍两大10GbE布线方案及涉及10G交换机和模块的几个应用案例，供您参考。

10G 以太网布线解决方案

光纤布线

通常，光缆可分为单模光纤（SMF）和多模光纤（MMF）。SMF 和 MMF 系统都可以与 10GbE 一起使用。MMF 布线支持长达 300m 的距离，具体取决于所使用的收发器和传输速度。与 MMF 相比，SMF 布线具有较低的模式色散，支持长达 40 公里的距离，具体取决于分配的交换机的收发器、传输速度和缓冲信用。

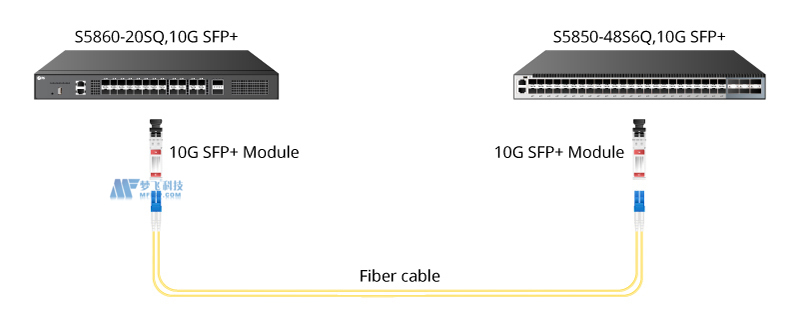

Case1：使用光缆连接两个10G SFP+交换机和两个10G SFP+模块。

作为替代方案，10G SFP+ AOC（有源光缆）似乎是更具成本效益的选择。它是一种固定组件，按给定长度购买，但不会牺牲其传输速度和距离。SFP+ AOC 通过使用增强型 SFP+ 连接器通过光纤电缆上的一对发射器和接收器发送 10Gbps 数据，在 10GbE 网络应用中提供高性能。

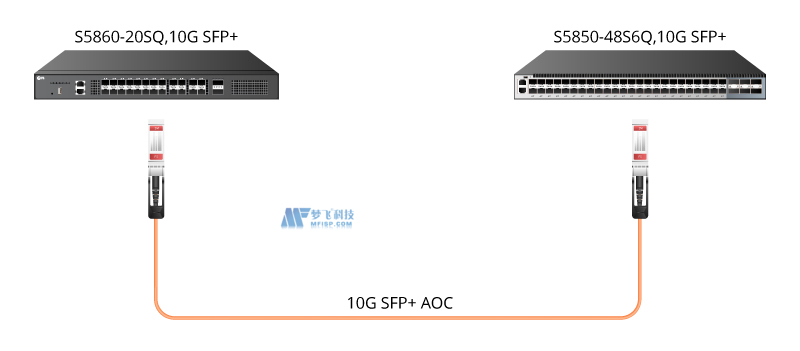

案例 2：使用 10G SFP+ AOC 电缆连接两个 10G SFP+ 交换机。

铜缆

目前，10GBASE-T 是在双绞线铜缆布线系统上实现 10GbE 操作的常用技术。电缆必须经过认证，频率至少为 500MHz，以确保符合 10GBASE-T 标准。Cat6a 电缆可提供高达 500 MHz 的 10G 性能，距离可达 100m，由于其 100 米的传输距离，在网络设计中提供了相对较大的灵活性。Cat6 电缆也可以在 10GBASE-T 部署中工作，但距离限制为 55m。

要构建 10G 铜缆网络，通常有两种布线解决方案：10GBASE-T 交换机搭配 Cat6/6a 线缆，或者 10G SFP+ 交换机搭配10GBASE-T SFP+ 收发器。

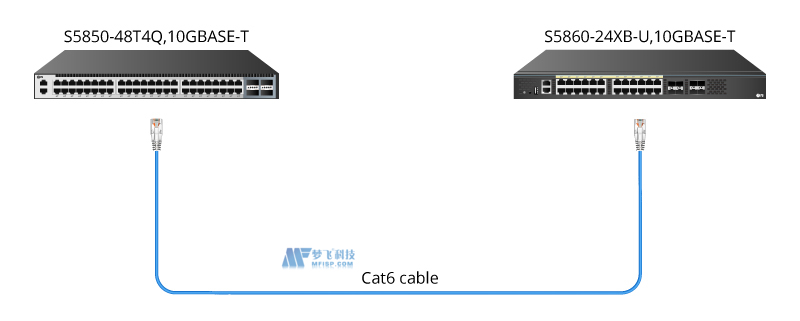

案例 3：使用 Cat6 电缆连接两个 10GBASE-T 交换机。

另一种选择是使用10G SFP+ DAC（直接连接电缆）。与 AOC 电缆一样，该连接器与带有 SFP+ 连接器的光纤电缆安装在相同外形尺寸的连接器和外壳中。DAC 电缆广泛用于当今的 10GbE 网络互连。然而，从结构化布线的角度来看，它的距离限制在 10 米以内。它是数据中心部署中传统双绞线铜缆的低成本替代方案。

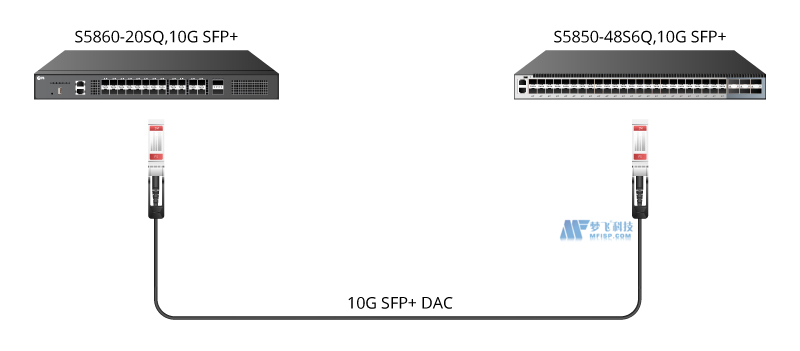

案例 4：使用 10G SFP+ DAC 电缆连接两个 10G SFP+ 交换机。

概括

由于 10 Gb 以太网仅与特定类型的 10g 电缆兼容，因此相应地选择光纤或铜缆非常重要。毫无疑问，您的 10GbE 布线可能需要 10 Gb 收发器、10 Gb 交换机等。对于所有这些设备，您可以在我们的网站FS.com上查找更多详细信息。希望以上介绍和应用案例能够为您的10G以太网部署提供很好的参考。
