光纤分路器是一种无源光学器件,可将一束入射光束分裂或分离成两束或多束光束。基本上,光纤分路器按其工作原理分为两种类型:FBT分路器(熔融双锥分路器)和PLC分路器(平面光波电路分路器)。FBT光分路器和PLC光路分路器之间有很多区别,这让很多用户感到困惑。本教程将带您了解它们之间的主要内容。
什么是PLC分离器?
PLC光分路器是基于平面光波电路技术。它包括三层:基板、波导和盖子。波导在允许特定百分比的光通过的分裂过程中起着关键作用。所以信号可以平均分配。另外,PLC分光器有多种分光比,包括1:4、1:8、1:16、1:32、1:64等,也有裸PLC分光器、无块式等几种。 PLC分路器、扇出型PLC分路器、迷你插入式PLC分路器等。下表列出了PLC分路器的优缺点。
优点 | 缺点 |
---|---|
|
|
什么是 FBT 分离器?
FBT分路器是在传统技术的基础上,从光纤的侧面将多根光纤熔接在一起。通过针对特定位置和长度加热来对齐纤维。由于熔接的光纤非常脆弱,它们由环氧树脂和二氧化硅粉末制成的玻璃管保护。然后用不锈钢管套住内层玻璃管,并用硅胶密封。随着技术的不断发展,FBT功分器的质量非常好,可以以经济高效的方式应用。下表显示了 FBT 分离器的优点和缺点。
优点 | 缺点 |
---|---|
|
|
FBT 分路器与 PLC 分路器:有何区别?

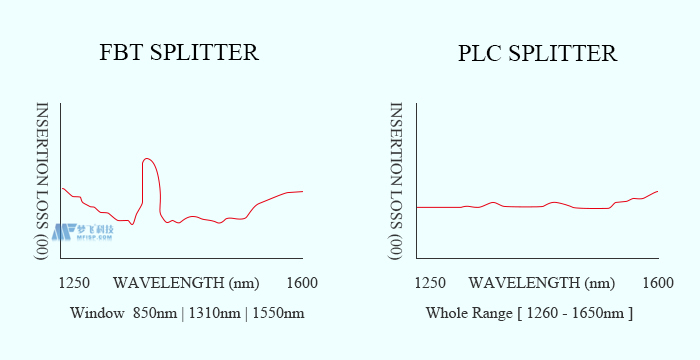

1.工作波长
FBT分路器只支持三种波长:850nm、1310nm、1550nm,无法在其他波长工作。PLC分路器可以支持1260到1650nm的波长。可调的波长范围使PLC光分路器适用于更多的应用。

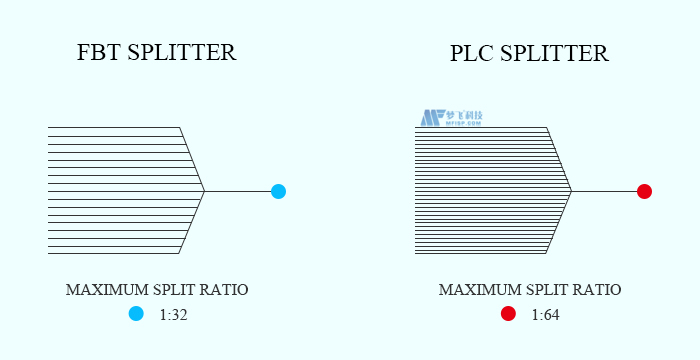

2、分光比
分光比由光缆分路器的输入和输出决定。FBT分光器的最大分光比高达1:32,这意味着一次或两路输入可以分路成最多32根光纤的输出。然而,PLC分光器的分光比高达1:64——一路或两路输入,最大输出64根光纤。此外,FBT分路器可定制,特殊型号有1:3、1:7、1:11等。但PLC分路器不可定制,只有1:2、1:4、1等标准型。 :8、1:16、1:32 等等。

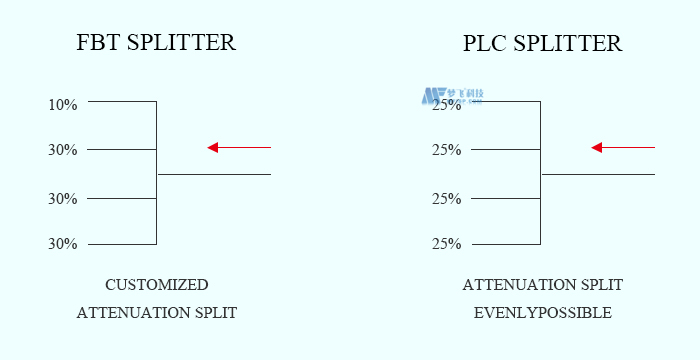

3. 每个分支的不对称衰减
FBT分路器处理后的信号,由于缺乏对信号的管理,不能均匀分流,影响其传输距离。而PLC分光器可以支持所有分支的分光比相等,可以保证更稳定的光传输。

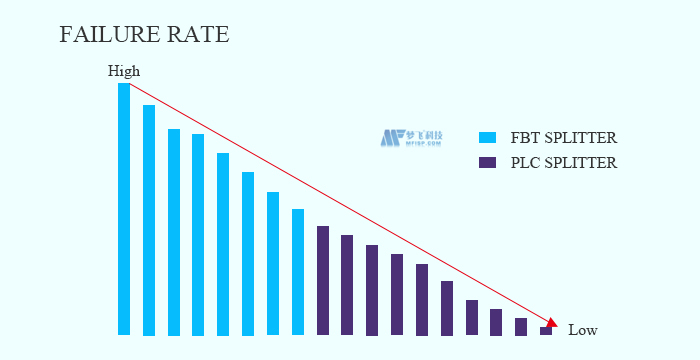

4.故障率
FBT 分路器通常用于要求分路器配置少于 4 个分路的网络。分裂越大,失败率越高。当其分流比大于1:8时,会出现更多的错误,导致更高的故障率。因此,FBT 分路器更受限于一次耦合中的分路数。但PLC分路器的故障率要小得多。
5. 温度相关损耗
在某些区域,温度可能是影响光学元件插入损耗的关键因素。FBT功分器可在-5至75℃的温度下稳定工作。PLC分路器可以在-40~85℃更宽的温度范围内工作,在极端气候地区提供相对较好的性能。
6.价格
由于PLC功分器制造工艺复杂,其成本普遍高于FBT功分器。如果您的应用简单且资金短缺,FBT splitter 可以提供一个具有成本效益的解决方案。
结论
FBT和PLC光纤分路器虽然在外观和尺寸上看起来很相似,但它们的内部技术和规格却有着千差万别。在过去的几年中,通过引入PLC分路器,分路器技术在过去几年中向前迈进了一大步。与传统的 FBT 分离器相比,它已证明是一种可靠性更高的设备。如果需要高分路数、小封装尺寸和低插入损耗,建议您选择PLC分路器而不是FBT分路器。
