什么是单线图及其用途？

单线图（也称为 SLD 或单线图）是电气系统的简化表示。符号和线用于表示系统中的节点和连接，也可能包括电气特性。在数据中心，单线图用于可视化配电系统，以改进规划和故障排除、确保冗余并减少潜在的停电。

单线图是什么样的？

单线图使用标准符号表示电力系统的不同节点。电源显示在图表的顶部，以便可以轻松地从一个节点到另一个节点沿着下游的电源路径，并且可以并排显示冗余电源路径。

数据中心的单线图中包含哪些设备？

单线图清楚地显示了从数据中心设施的电源到地板配电单元的冗余电源路径。

数据中心单线图的节点通常包括：

• 实用饲料。来自公用事业的主要电源。
• 在停电期间提供备用电源的发电机和燃料箱。
• 将电能从一种电压或电流转换为另一种电压或电流的变压器。
• 控制、保护和隔离电气设备的开关设备。
• 将电力分配和分配到分支电路的配电盘。
• 断电时切换到备用电源的自动转换开关 (ATS) 。
• 不间断电源 (UPS) 装置，可在停电期间提供应急电源，直到电力恢复或长期备用系统开启。
• 地面配电单元 (PDU)将原始电源转换为较低容量的电源，然后馈送到远程配电盘或母线槽和机架 PDU。
• 提供不间断直流电源的直流发电厂。
• 将来自直流电厂的单个负载分配和分配到下游设备的直流间隔。

什么是单线图？

单线图用于描述通过设施的电力分配。该图应保持准确，并随着设施中设备的添加、移除或更改而更新。

在数据中心使用单线图的好处包括：

• 熟悉您的配电系统布局和设计
• 记录冗余电源路径以确保系统可靠性
• 简化规划、故障排除并提高维护活动的效率
• 确保遵守NFPA-70E 等规范和法规
• 维护安全操作以保护人员

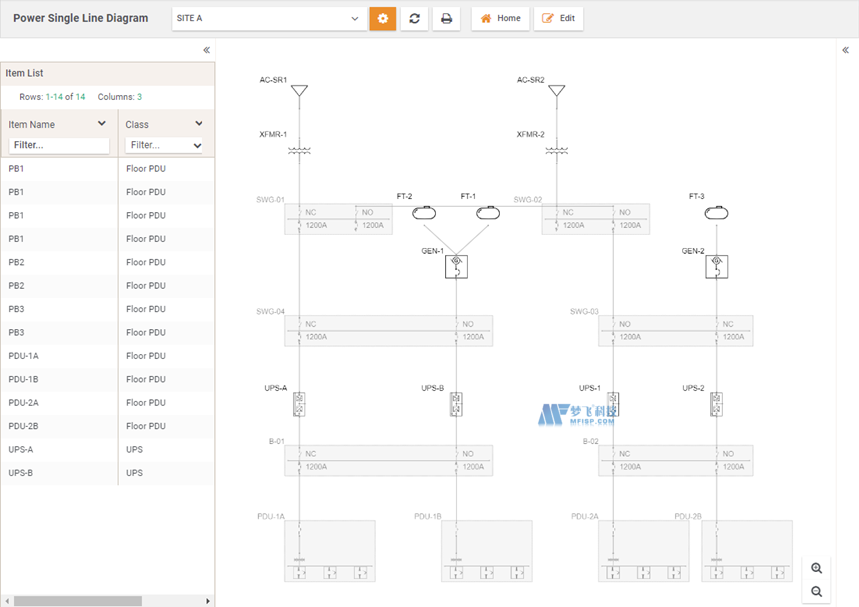

获取自动生成的动态交互式单线图

创建和维护单线图通常是一个耗时的手动过程。然而，第二代数据中心基础设施管理 (DCIM) 软件中的新功能极大地简化和增强了单线图。

DCIM 软件允许您在单一管理平台中集中跟踪所有 IT 资产和支持基础设施设备，并映射它们的关系和依赖关系。根据您已在工具中填充的现有资产和电路信息，软件会自动生成始终准确的单线图。如果您对系统中的项目或连接进行更改，单线图将自动更新。

现代 DCIM 软件中的单线图功能比传统的静态图更有用和通用，因为您可以叠加实时功率和容量数据，从而使数据中心的功率管理更加容易。

支持交流和直流电源链，使您可以可视化并查看公用设施馈电、发电机和燃料箱、变压器、负载设备、UPS 单元、交流面板、落地式 PDU、直流电厂和直流机架的详细信息。

您可以跟踪电源链中所有设施项目的关键电气特性和互连，跟踪所有抽出式断路器和隔离开关，了解所有节点的容量和负载，跟踪断路器状态，并查看每个节点的详细信息面板其中包括电压、电流、额定功率、最高/最低相位等的预算值和实际值。您所要做的就是创建资产和连接，软件会为您完成所有艰苦的工作。这些现代单线图易于导航、可通过拖放进行编辑和打印。
